Улей-лежак на 20 рамок
Горизонтальные ульи (лежаки) похожи на длинные ящики. Вмещают по 16-20, а иногда и по 24 стандартные рамки размером 435х300 мм. Гнездо пчел расширяют здесь не по вертикали, как в многокорпусном улье, а по горизонтали. 16-рамочный лежак предназначен для одной семьи, а 20- и 24-рамочные - для двух. Объем такого улья позволяет выращивать семьи намного более сильные, чем в маломерном 12-рамочном. Два нижних и два верхних летка расположены спереди или с противоположных сторон - в передней и задней стенках. Часто бывает один-два магазина, которые используются при сильном взятке, а в зимнее время для размещения утеплителя. Потолок разборный, дощечки накрывают по 3-4 рамки. Вместо дощечек можно использовать тканевые холстики. Крыша плоская, вровень со стенками корпуса, удерживается наружными фальцами. Работать с лежаком несложно, чем он и привлекает начинающих пчеловодов. Годится при небольшом количестве семей, в промышленных масштабах не используется.

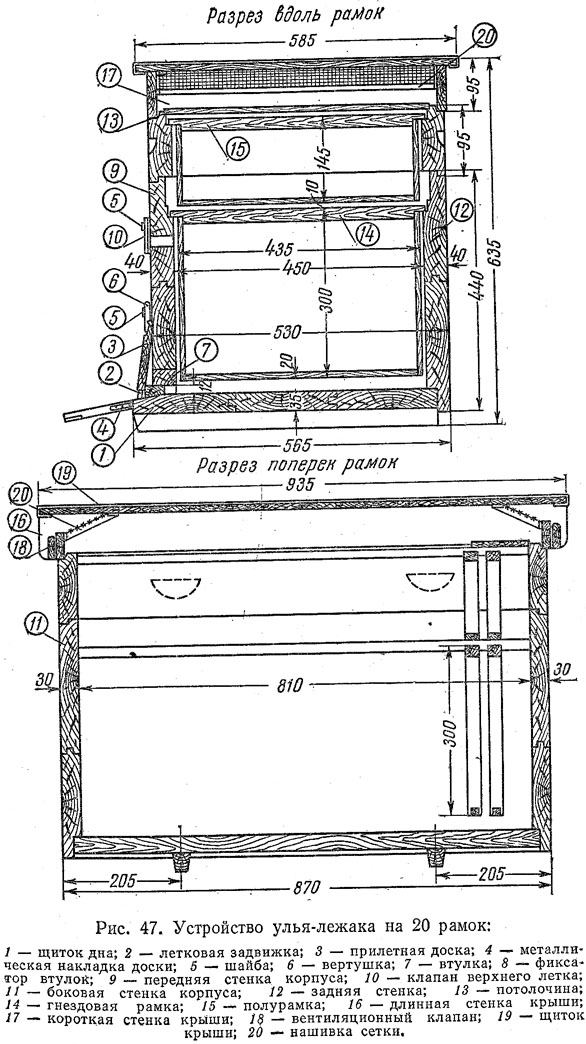

Основные размеры улья-лежака этой конструкции следующие:
1. расстояние между передней и задней стенками внутри улья 450 мм;
2. расстояние от дна до рамочного фальца 340 мм;
3. расстояние между рамочным фальцем и потолочным 20 мм;
4. внутреннее расстояние между боковыми стенками 800 мм.
Крыша улья плоская, тесовая, с облегченной обвязкой, крытая жестью. Доски кровли соединяются в шпунт и гребень, укладываются на пять продольных брусков сечением 30х20 мм и крепятся к ним гвоздями. Два крайних продольных бруска скрепляются поперечными, образуя обвязку крыши.Корпус состоит из четырех стенок, которые снаружи по верхней части наглухо крепятся обвязкой. Передняя и задняя стенки улья
изготовляются из досок толщины 35 мм, боковые стенки и дно 30 мм.
Каждая стенка собирается из двух досок (на шпонке с водоупорным клеем). Во всех четырех стенках выбирается всего лишь по одному фальцу для крепления обвязки — с наружной стороны верхней части (глубиной 13 мм и высотой в передней и задней стенках 55 мм, в боковых 70 мм). В торцовых кромках передней и задней стенок во всю высоту выбирается четверть для плотного соединения с боковыми стенками. Боковые стенки торцовых четвертей не имеют.
Рамочный фальц образуется верхними кромками передней и задней стенок; глубина его (11 мм) ограничивается прибиванием к торцу стенок и обвязке корпуса рейками, которые одновременно образуют потолочный, фальц (высота рейки 20, толщина 11 мм). Потолочные фальцы на боковых стенках образуются верхними кромками стенок и поперечными досками обвязки корпуса.
Передняя стенка имеет верхний леток размером 150х10мм и нижний размером 200х10 мм, размещенный в бруске сечением 35х30 мм, вставленном по всей длине передней стенки между корпусом и дном. Такое устройство и увеличенное до 50 мм подрамочное пространство позволяют легко оборудовать улей сетчатым подрамником с поддонами для проведения лечебных мероприятий по борьбе с варроатозом. До оборудования брусок вставляют в улей таким образом, чтобы прорезь летка находилась у дна улья, а после оборудования его переворачивают и летковое отверстие оказывается над сетчатым подрамником (на 20 мм выше дна улья).
Поддон из фанеры или жести и сетка прикрепляются к бруску, при необходимости могут извлекаться вместе. На нижнем уровне края летков на железных шкантах крепятся отъемные прилетные доски.
Обвязка корпуса состоит из четырех стенок, связанных в прямой шип. В поперечных досках обвязки выбраны вентиляционные отверстия размером 250х60 мм, затянутые изнутри металлической сеткой с ячейками диаметром 2,5— 3 мм. Стенки улья ставятся на дно и крепятся к нему гвоздями. Размер дна 860х520 мм. В комплект улья входят набор глухих потолочин, три с вентиляционными отверстиями, применяемые в основном при перевозке пчел, одна глухая перегородка и три вставные доски, а также 20 гнездовых рамок с постоянными разделителями.
